【電抗器常識】實例解析限流電抗器的應用(1)

      [摘 要] 利用大容量高速開關裝置，在正常運行時限流電抗器短接，消除電抗器產生的電能損耗，實現節能降耗;消除電抗器產生的電壓降，提高電壓質量;提高系統功率因數。在發生短路情況下該裝置快速斷開，重新將電抗器投入，限制短路電流.提高母線殘壓。
　　
　　1 前言
　　在電力系統中，限流電抗器主要作用是當電力系統發生短路故障時，利用其電感特性，限制系統的短路電流，降低短路電流對系統的沖擊，同時降低斷路器選擇的額定開斷容量，節省投資費用，同時提高系統的殘壓。但使用限流電抗器后，會存在很大的電能損耗，系統有大的波動時如啟動大容量電動機產生大的電壓降影響其它設備正常運行，使發電機調壓困難影響系統穩定。同時對周圍供電設備、建筑物以及通訊設施都會產生較大的影響，甚至造成設備異常。如何消除電抗器產生的影響，已經成為電力系統正常運行中所面臨的一個非常重要的問題。
　　
      2 問題的提出

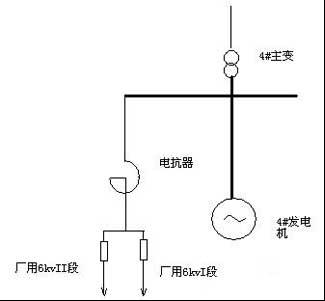

　　恒通化工熱電廠現有三臺60MW發電機，三臺15MW發電機，總裝機容量22.5萬KW,年發電量12.7億度。廠用電采用6KV供電，由發電機出口直接供給。為限制短路電流而串接限流電抗器給兩段6KV母線供電，6KV系統采用單母線分段式接線，廠用電系統主接線(以4#發變組為例)見圖1。

　
      全文未完，待續。
