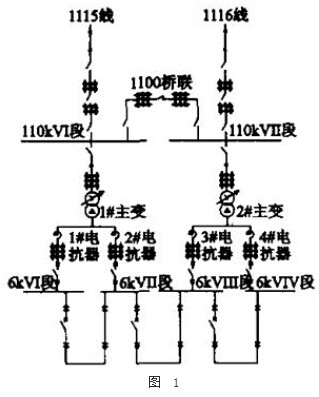

三、電抗器中串聯電抗器漏磁通問題的解決
       1. 解決思路

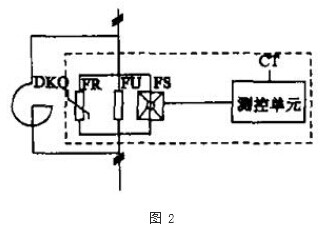

      為了解決這個問題，經過技術咨詢和考察，發現利用國內一種大容量高速開關裝置(簡稱FSR裝置)可消除串聯電抗器的漏磁通影響。具體解決辦法是將FSR裝置并聯在電抗器兩端，如圖2。

      正常運行時，串聯電抗器被FSR短接，進線負荷電流基本上全部從FSR裝置中流過，使串聯電抗器不流過電流，從而可消除電抗器漏磁通的產生，進而徹底解決進線柜發熱的問題。6kV系統發生短路時，F(xiàn)SR裝置快速分斷，將串聯電抗器投入主回路中限制短路電流，而短路故障仍由故障處斷路器開斷。

      2.FSR裝置的工作原理
      該裝置主要由橋體FS、熔斷器FU、非線性電阻FR及測控單元等組成，簡稱FSR，如圖3。

(1)橋體FS：因FS電阻為uΩ級，而熔斷器FU電阻為mΩ級，故正常時工作電流經橋體流過，短路時接到測控單元的分斷命令后，在0.15ms之內爆破斷開，電流轉移到熔斷器FU。

(2)熔斷器FU：FS斷開后，全部短路電流轉移到熔斷器，在0.5ms以內熔斷器熔斷，并產生足夠的弧壓。

(3)非線性電阻FR：熔斷器熔斷時產生的弧壓使其導通，吸收電感中存在的磁能及電源注入的能量，使熔斷器順利熄弧，同時把開斷時的過電壓限制在2.5倍的額定相電壓之內。

(4)測控單元：檢測電流和電流變化率，當電流幅值和電流變化率同時超過整定值時，判斷為短路發生，采用三個相同的獨立工作的CPU部件，以“三取二”表決方式判斷，向橋體發出分斷命令。

      3. FSR裝置的特點
(1)載流量大：目前國內真空斷路器額定電流只能做到4kA，而FSR裝置最大額定電流可做到12kA，完全可滿足目前電力系統的需要。

(2)開斷速度快：短路電流在1ms以內被截流，3ms之內衰減為零，故障被完全切除。與傳統的斷路器繼電保護方式相比，短路故障切除速度提高20倍以上。

(3)開斷過程中無危害性過電壓：氧化鋅良好的非線性特性，可將開斷過電壓限制在2.5倍的額定相電壓以內。

(4)開斷容量可以足夠大：目前可做到240kA，足以滿足一般情況下切斷短路電流的需要。

(5)靈敏度更高：故障時電流變化率增加明顯，該裝置引入了電流變化率作判據，靈敏度更高。

       4.FSR裝置動作電流整定原則
(1)當初在6kV母線進線處設計串聯電抗器，其目的是降低6kV系統三相短路電流。發生三相短路故障時，電抗器應可靠投入，從而要求FSR裝置在短路電流上升的初始階段應可靠斷開，故FSR動作值應取90％的三相短路電流值。

(2)其它負荷正常運行時，應躲過最大配電變壓器空載合閘電流，并取1.3倍的可靠系數。

(3)其它負荷正常運行時，應躲過最大電動機的啟動電流，也取1.3倍的可靠系數。

綜合以上三種情況，選擇最大電流做為FSR裝置的動作電流

      5.應用實踐
      2013年5月17日，我廠110變電站分散安裝的12臺FSR裝置全部送電成功，消除串聯電抗器漏磁通產生的問題比較明顯。2013年6月19日，我廠6kV系統發生了電纜短路故障，1#電抗器并聯的FSR裝置準確動作，并將1#電抗器安全可靠地串入主回路中,保證了該變電站供電系統正常運行。
