進線電抗器與出線電抗器如何接線？功率模塊可加此電抗器？

      一、問：變頻器進線端接電抗器如何接線，電抗器上有UVWXYZ六個端子，應該如何接線，接線不當會對變頻器有影響嗎？

      為了使電抗器的客戶對電抗器接線有個清晰的認知，現由電抗器專業廠家常州博邦電氣為您做如下解答：

      1、針對電抗器的熟練客戶：關于變頻器進線電抗器或或出線電抗器而言，沒有什么具體的進線、出線的順序要求，你怎么接都行，對變頻器使用效果都不會產生影響，所以大多數廠家都不標注接線方式或方法。

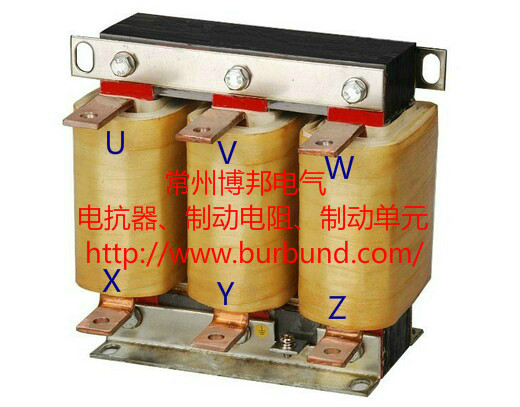

      2、針對電抗器的初用客戶：有的電抗器廠家會用UVWXYZ這6個字母代表電抗器的6個出線端子，其中UVW依次代表電抗器上端的3個接線端子，而XYZ則依次對應電抗器下端的3個出線端子，你可以將UVW作為電抗器進線端，XYZ作為電抗器出線端；也可以將XYZ作為電抗器進線端子，UVW作為電抗器出線端子。具體視安裝環境或偏好而定。

      3、切記一點：UVW、XYZ 這兩套端子，接線時不能互相交叉。

      二、PM250功率模塊上加進線電抗器可以么？詳情描述:在型號為6SL3225-0BE25-5AA0的輸入端上上加進線電抗器，同時，在輸出端加出線電抗器，另外也加制動電阻，請問這樣搭配是否可以？

      針對以上問題分兩個小點來回答：
      1、首先說說PM240與PM250的區別：PM240功率模塊是按照不進行再生能量回饋設計的，它的特點是都帶有內置的制動斬波器。制動中產生的再生能量通過外接制動電阻轉化為熱能進行消耗；PM250可以與電源之間進行能量交換，允許再生的能量回饋到電網。達到節能的目的。

      2、針對在型號為6SL3225-0BE25-5AA0的輸入端上上加進線電抗器，同時，在輸出端加出線電抗器，另外也加制動電阻的問題，回答是不允許的，PM250接進線電抗器和制動電阻，要是參數配合不好容易燒功率模塊；但可以接出線電抗器。

        本文由電抗器http://m.bbdcb.com/ 原創，轉載需注明出處！
